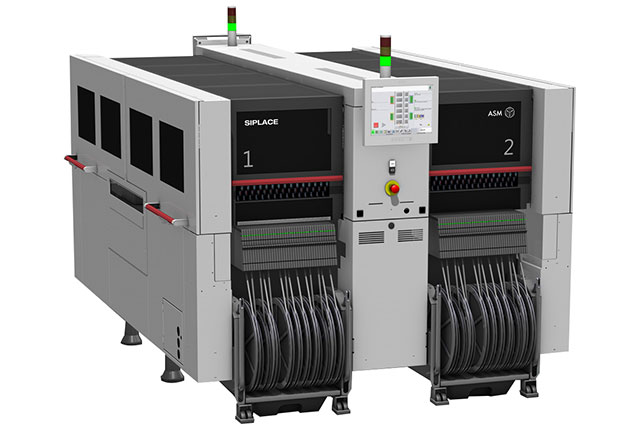

西門子貼片機SIPLACE X系列不僅具備市場領先的設備本體質量，更通過多維度核心技術的協同組合，構建全流程質量管控體系，確保為電子制造環節輸出最高標準的產品品質，兼顧超高速生產與精密貼裝需求，適配從0201（公制）極小元件至200mm×125mm大型元件的全范圍貼裝場景。

100%全流程貼裝過程控制

SIPLACE X系列搭載全閉環定位系統與多傳感器協同監測機制，從元件拾取到最終貼裝實現全流程無死角管控，最大化保障貼裝可靠性。依托高精度光柵尺（精度達1微米）實時反饋貼裝頭X/Y/Z軸運動位置，配合激光檢測與壓力傳感器，完成拾取前、拾取后、貼裝前、貼裝后的全階段元件狀態核查。


系統具備可編程貼裝壓力控制與智能補償功能：實時檢測貼裝過程中的元件高度差，自動適配元件供應批次變化帶來的尺寸波動；針對貼裝過程中可能出現的PCB上翹、下彎等變形情況，通過壓力感應技術動態調整貼裝參數，完全杜絕飛件與元件破損問題，實現貼裝力的精準匹配與過程穩定性提升。


高精度數字成像檢查系統

采用高分辨率SIPLACE數字圖像處理系統，基于CCD圖像傳感器采集元器件與PCB的精準圖像信息，通過專屬圖像算法實現對每個元件的單獨成像與獨立光學參數設定，確保元器件識別的快速性與可靠性。借助多檔位照明與亮度調節技術，可輕松適配幾乎所有封裝形式的元器件檢測，即使是精密的03015元件也能實現精準識別。


系統內置可追溯圖像庫功能，自動存儲所有元器件的成像數據，清晰記錄被剔除的缺陷元器件信息。該功能在新產品導入（NPI）環節發揮關鍵作用：結合離線編程與成像示教功能，可快速完成新品參數調試，及時發現流程錯誤，顯著提升過程可靠性；同時，圖像庫數據可作為缺陷元器件的追溯佐證，為質量分析與問題排查提供直觀依據。


智能上料確認軟件系統

通過智能SIPLACE X供料器模塊與元件料盤條形碼的雙向比對，構建嚴謹?shù)纳狭洗_認流程，從源頭避免物料錯配、設置錯誤等問題。該驗證流程與生產線數據傳輸系統聯動，當進行產品切換時，離線編程的程序與物料數據可即時同步至設備，實現不停線快速換型，大幅提升生產效率。


經實際應用驗證，該智能上料管控體系可將DPM（每百萬次貼裝缺陷數）控制在≤3的極低水平，同時顯著提升產品一次通過率，為大批量高質量生產提供核心保障。
